Модуль упругости кладки из кирпича – для чего нужен рассчет характеристики?

При строительстве обязательно учитывается модуль упругости кирпичной кладки. Он позволяет узнать нагрузку, которую выдерживает здание. Величина высчитывается по формуле. Но эту характеристику влияет марка бетона, прочность цемента и тип кладки. Но не рекомендуется полностью доверяться усредненным табличным данным, ведь каждое здание находится в своих температурных условиях.

Общие сведения

Модуль упругости называется еще модулем деформации кирпичной кладки.

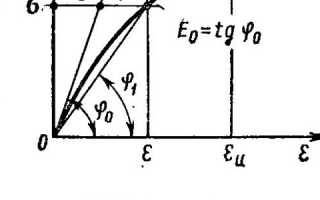

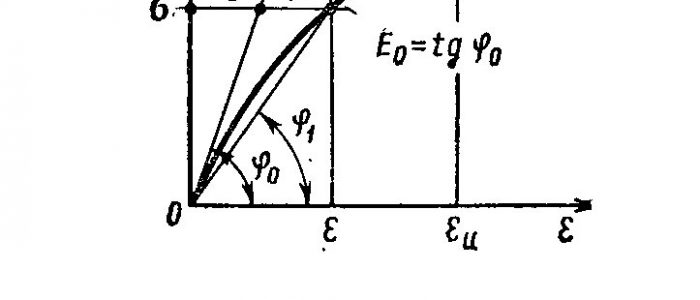

Под этим термином подразумевает способность материалов искажаться под воздействием краткого или длительного давления на него. Но это не постоянная характеристика, так как после исчезновения напряжения пропадает сразу же или через определенный срок. Модуль упругости кирпича изменяется в зависимости от материала и высчитывается по формуле Е0=аRu, если кирпичная кладка неармированная и E0=aRsku, если армированная.

В этом выражение «а» обозначает упругую характеристику. Это устоявшиеся табличные данные. R — сопротивление кирпичной конструкции во время воздействия на нее, k — устоявшийся коэффициент, который ищут в таблице, а Ru — усредненный предел прочности. Кроме этого, выделяют формулы для продольного (R=kR+Ru/100) и сетчатого армирования (R=kR+2Ru/100).

Таблица значений коэффициента:

Тип конструкции Величина
Кирпичная, каменная, из блоков, бутов 2,0
Ячеистый раствор 2,5

Вернуться к оглавлению

Почему рассчитывают?

Затеяв возведение многоэтажки из данного материала, проектировщики должны знать, на какой срок ее эксплуатации можно рассчитывать.

Кирпичная кладка применяется для строительства жилых и рабочих домов. Она считается одним из самых надежных материалов для создания зданий. Но для построения необходимо провести замеры и рассчитать упругую характеристику. Это помогает определить, какую нагрузку выдерживает строение и как долго оно сможет простоять. Показатель важен при строительстве многоэтажных домов.

Вернуться к оглавлению

От чего зависит?

Упругая характеристика кладки изменяется по таким причинам:

  • марка бетона;
  • прочность цементной смеси;
  • тип кладки.

Каждый класс и марка имеют определенную плотность. Это помогает определить, какую нагрузку может выдержать материал. Выделяют 9 типов кладки. Эта свойство зависит от марки бетона и определяет, какую упругость выдерживает строение. Но не стоит полностью доверять расчетам. Специалисты-рабочие ориентируются на опыт и их интуицию, так как при строительстве возможны погрешности. Постройки находятся в разных температурных условиях, на них могут повлиять различные нестандартные ситуации. Потому нежелательно полностью зависеть от данных из таблиц. Обязательно во внимание берутся модули сдвига деформации при усадке, коэффициенты по линейному расширению и величины трения по плоскости.

Посмотреть «СП 15.13330.2012» или cкачать в PDF (1.4 MB)

Вернуться к оглавлению

Табличные значения

Некоторые характеристики бетона влияют на значение этой величины.

Модуль упругости кладки из кирпича зависит от класса бетона и ее подтипа. В этой таблице приведены наиболее распространенные виды, марки и прочность растворов. При строительстве рекомендуется обратить внимание на модель деформации. Это производная от упругости. Он рассчитывается по формуле Е=0,5Е0. Если надо рассчитать искажение под действием природных условий, то берется выражение Е=0,8Е0.
